產品概述
上海自龍閥門制造有限公司主要生產高壓對焊球閥Q61N，是國內著名『球閥』制造商，為廣大客戶打造外觀精美，價格合理、售后保證的高品質高壓對焊球閥；我公司不斷采用新材料、新技術保障Q61N產品對工況的適用性，使用壽命長等特點，自龍閥門為您提供焊接球閥型號標準、結構尺寸、作用原理、安裝維護等詳細說明書。
產品特征
高壓對焊球閥它具有旋轉90度的動作,旋塞體為球體,有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向,它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用,如V型球閥。
高壓對焊球閥的主要特點是本身結構緊湊,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,球閥閥體可以是整體的,也可以是組合式的。
適用范圍
適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。

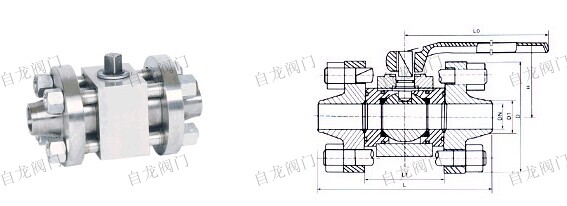

結構
| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
| 水、蒸汽、油品 | Q61N-16/320C
Q661N-160/320C | A105、45 | 1Cr18/1Cr18Ni9Ti | 鑄鐵WCB | 聚四氟乙稀PTFE增強聚四氟乙烯VUILUK PTFE
對位聚本PPL | 聚四氟乙烯PTFE對位聚笨PPL |
| 硝酸類 | Q61N-16/320P
Q661N-160/320P | 304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti |
| 醋酸類 | Q61N-16/320R
Q661N-160/320R | | |
| 公稱壓力 | 公稱通徑DN（mm） | 尺寸 |
| L | L1 | d | D | D1 | H | W |
| PN160 | 10 | 150 | 60 | 10 | 90 | 18 | 58 | 200 |
| 15 | 170 | 70 | 14 | 100 | 23 | 62 | 200 |
| 20 | 190 | 81 | 19 | 110 | 29 | 75 | 250 |
| 25 | 205 | 95 | 25 | 115 | 36 | 80 | 250 |
| 32 | 230 | 110 | 32 | 150 | 43 | 96 | 300 |
| 40 | 260 | 120 | 38 | 170 | 49 | 111 | 400 |
| 50 | 330 | 140 | 50 | 200 | 61 | 128 | 400 |
| 65 | 360 | 150 | 64 | 225 | 80 | 180 | 500 |
| 80 | 375 | 160 | 76 | 268 | 105 | 200 | 600 |
| 100 | 440 | 186 | 100 | 320 | 118 | 245 | 800 |
| PN320 | 10 | 150 | 60 | 10 | 90 | 18 | 58 | 200 |
| 15 | 170 | 70 | 14 | 100 | 23 | 62 | 200 |
| 20 | 190 | 81 | 19 | 110 | 29 | 75 | 250 |
| 25 | 205 | 95 | 25 | 115 | 36 | 80 | 250 |
| 32 | 230 | 110 | 32 | 150 | 43 | 96 | 300 |
| 40 | 260 | 120 | 38 | 170 | 49 | 111 | 400 |
| 50 | 330 | 140 | 50 | 200 | 61 | 128 | 400 |
| 65 | 345 | 150 | 64 | 225 | 80 | 180 | 500 |
| 80 | 375 | 160 | 76 | 268 | 105 | 200 | 600 |
| 100 | 440 | 186 | 100 | 320 | 118 | 245 | 800 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
