產品概述
上海自龍閥門制造有限公司生產的A42H型適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A42Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上,作為超壓保護裝置。連接法蘭標準按JB/T……94/系列1。A42彈簧微啟封閉式安全閥是一種用于無毒無害及非易燃易爆液體介質的管道及容器等設備作為超壓保護的最終保護裝置,該類型安全閥采用彈簧直接載荷式,法蘭連接,整體封閉式結構。
適用范圍
上海自龍閥門制造有限公司生產的A42H型適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A42Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上。

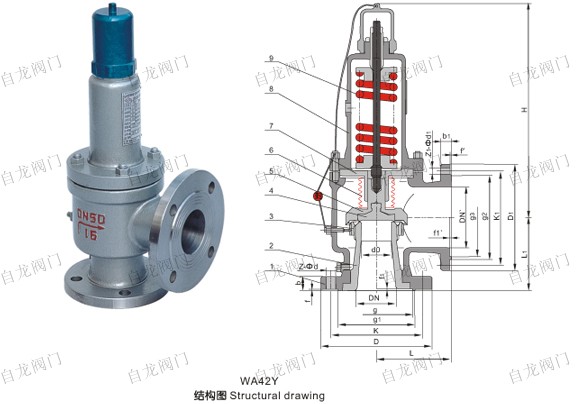

結構

| 公稱壓力 | 公稱通徑 | do | DN' | L | L1 | ≈H |
| 1.6MPa | 20 | 15 | 25 | 110 | 95 | 378 |
| 25 | 16 | 32 | 110 | 95 | 378 |
| 32 | 20 | 40 | 115 | 100 | 378 |
| 40 | 25 | 50 | 120 | 110 | 406 |
| 50 | 32 | 65 | 135 | 120 | 450 |
| 65 | 40 | 80 | 160 | 140 | 520 |
| 80 | 50 | 100 | 170 | 135 | 525 |
| 100 | 65 | 125 | 195 | 175 | 690 |
| 125 | 80 | 150 | 210 | 190 | 780 |
| 150 | 100 | 175 | 255 | 230 | 838 |
| 200 | 125 | 250 | 300 | 260 | 992 |
| 250 | 150 | 300 | 350 | 320 | 1266 |
| 300 | 220 | 400 | 370 | 350 | 1283 |
| 350 | 250 | 500 | 500 | 450 | 1520 |
| 400 | 280 | 500 | 500 | 450 | 1530 |
| 2.5MPa | 20 | 15 | 25 | 110 | 95 | 378 |
| 25 | 16 | 32 | 110 | 95 | 378 |
| 32 | 20 | 40 | 115 | 100 | 378 |
| 40 | 25 | 50 | 120 | 110 | 406 |
| 50 | 32 | 65 | 135 | 120 | 450 |
| 65 | 40 | 80 | 160 | 140 | 520 |
| 80 | 50 | 100 | 170 | 135 | 525 |
| 100 | 65 | 125 | 195 | 175 | 690 |
| 125 | 80 | 150 | 210 | 190 | 780 |
| 150 | 100 | 175 | 255 | 230 | 838 |
| 200 | 125 | 250 | 300 | 260 | 992 |
| 250 | 150 | 300 | 350 | 320 | 1266 |
| 300 | 220 | 400 | 370 | 350 | 1283 |
| 4.0MPa | 20 | 15 | 25 | 110 | 95 | 378 |
| 25 | 16 | 32 | 110 | 95 | 378 |
| 32 | 20 | 40 | 115 | 100 | 378 |
| 40 | 25 | 50 | 120 | 110 | 406 |
| 50 | 32 | 65 | 135 | 120 | 450 |
| 65 | 40 | 80 | 160 | 140 | 520 |
| 80 | 50 | 100 | 170 | 135 | 525 |
| 100 | 65 | 125 | 195 | 175 | 690 |
| 125 | 80 | 150 | 210 | 190 | 780 |
| 150 | 100 | 175 | 255 | 230 | 838 |
| 200 | 125 | 250 | 300 | 260 | 992 |
| 250 | 150 | 300 | 350 | 320 | 1266 |
| 6.4MPa | 20 | 10 | 25 | 96 | 85 | 264 |
| 25 | 16 | 32 | 110 | 100 | 277 |
| 32 | 20 | 40 | 130 | 110 | 289 |
| 40 | 25 | 50 | 130 | 120 | 319 |
| 50 | 32 | 65 | 135 | 130 | 389 |
| 65 | 40 | 80 | 175 | 160 | 493 |
| 80 | 50 | 100 | 175 | 160 | 483 |
| 100 | 65 | 125 | 195 | 195 | 613 |
| 150 | 100 | 200 | 280 | 265 | 894 |
| 10.0MPa | 20 | 10 | 25 | 96 | 85 | 264 |
| 25 | 16 | 32 | 110 | 100 | 277 |
| 32 | 20 | 40 | 130 | 110 | 289 |
| 40 | 25 | 50 | 130 | 120 | 319 |
| 50 | 32 | 65 | 135 | 130 | 389 |
| 65 | 32 | 80 | 175 | 160 | 493 |
| 80 | 40 | 100 | 175 | 160 | 483 |
| 100 | 50 | 125 | 195 | 195 | 613 |
| 150 | 80 | 200 | 280 | 265 | 894 |
【彈簧全啟式安全閥性能參數】
| 型號 | 鑄鋼型 A42Y-C | 304不銹鋼型 A42Y-P | 316不銹鋼型 A42-R | 316L不銹鋼型 A42Y-R3 |
| 口徑范圍 | DN15~DN400 |
| 適用溫度 | ≤200°C |
| 適用介質 | 水、蒸汽、油品 | 腐蝕性介質 | 腐蝕性介質 | 腐蝕性介質 |
| 材料 | 1、閥座 | 2Cr13 | CF8 | CF8M | CF3M |
| 2、閥體 | WCB | CF8 | CF8M | CF3M |
| 3、調節圈 | 2Cr13 | 304SS | 316SS | 316L |
| 4、反沖盤 | 2Cr13 | 304SS | 316SS | 316L |
| 5、閥瓣 | 2Cr13 | 304SS | 316SS | 316L |
| 6、導向套 | 2Cr13 | 304SS | 316SS | 316L |
| 7、閥蓋 | WCB | CF8 | CF8M | CF3M |
| 8、彈簧 | 50CrVa | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON |
| 9、閥桿 | 2Cr13 | 2Cr13 | 316SS | 316L |
| 10、調整螺桿 | 45#鋼 | 2Cr13 | 2Cr13 | 2Cr13 |
| 11、保護罩 | ZG200 | ZG200 | ZG200 | ZG200 |
| 密封面材料 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 |
產品圖片、參數僅供參考,實際參數以上海自龍閥門制造有限公司產品為準,咨詢熱線:021-5160 1991
