產品概述
上海自龍閥門制造有限公司生產的先導式安全閥A46Y，當系統正常工作，先導式安全閥處于關閉狀態時，系統壓力通過進口壓力管、導閥和氣室壓力管傳到主閥閥瓣頂部的圓頂氣室，從而在主閥瓣上產生了一個向下的凈作用力，使主閥處于關閉狀態。當系統壓力達到整定壓力時，導閥開啟且滑梭封閉導閥進氣通道，主閥氣室的壓力通過導閥排放卸壓，由于系統壓力高于回座壓力，滑梭封閉進氣通道，從而隔斷流體在導閥中的流動，這時主閥氣室的壓力急劇下降，主閥閥瓣完全打開，流體通過主閥泄放降壓。當系統壓力降到一定值時，導閥的彈簧力克服了閥進口壓力作用在滑梭上的力，導閥回座，頂桿頂開滑梭，最后使得流體重新進入主閥的圓頂氣室，關閉主閥。
適用范圍
先導式安全閥特別適用于高背壓、大流量、高壓力和安裝位置緊湊的場所應用。先導式安全閥主要用于石油天然氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器或管路上的最佳超壓保護裝置。

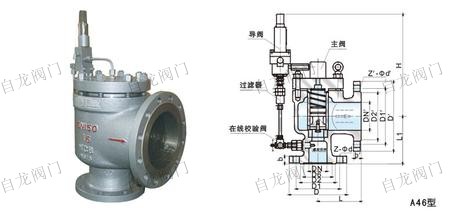

結構
| 先導安全閥型號 | 公稱通徑 | do | L | L1 | L2 | H | DN' | D | D1 | D2 | D6 | b | Z-?d | D' | D1' | D2' | D6' | b' | Z'-?d' |
| AF46Y-16 | 25 | 15 | 110 | 95 | 150 | 365 | 32 | 115 | 85 | 65 | | 16 | 4-14 | 140 | 100 | 78 | | 18 | 4-18 |
| 32 | 20 | 115 | 100 | 150 | 375 | 40 | 140 | 100 | 78 | | 18 | 4-18 | 150 | 110 | 85 | | 18 | 4-18 |
| 40 | 25 | 120 | 110 | 160 | 390 | 50 | 150 | 110 | 85 | | 18 | 4-18 | 165 | 125 | 100 | | 20 | 4-18 |
| 50 | 32 | 135 | 120 | 160 | 410 | 65 | 165 | 125 | 100 | | 20 | 4-18 | 185 | 145 | 120 | | 20 | 4-18 |
| 65 | 40 | 160 | 140 | 175 | 435 | 80 | 185 | 145 | 120 | | 20 | 4-18 | 200 | 160 | 135 | | 20 | 8-18 |
| 80 | 50 | 170 | 135 | 175 | 451 | 100 | 200 | 160 | 135 | | 20 | 8-18 | 220 | 180 | 155 | | 22 | 8-18 |
| 100 | 65 | 195 | 175 | 195 | 500 | 125 | 220 | 180 | 155 | | 22 | 8-18 | 250 | 210 | 185 | | 24 | 8-18 |
| 125 | 80 | 210 | 190 | 220 | 526 | 150 | 250 | 210 | 185 | | 22 | 8-18 | 285 | 240 | 210 | | 24 | 8-23 |
| 150 | 100 | 255 | 230 | 265 | 623 | 175 | 285 | 240 | 210 | | 24 | 8-23 | 315 | 270 | 240 | | 26 | 8-23 |
| 200 | 125 | 300 | 260 | 300 | 690 | 250 | 340 | 295 | 265 | | 26 | 12-23 | 405 | 355 | 320 | | 30 | 12-26 |
| AF46Y-25 | 25 | 15 | 110 | 95 | 150 | 365 | 32 | 115 | 85 | 65 | | 16 | 4-14 | 140 | 100 | 78 | | 18 | 4-18 |
| 32 | 20 | 115 | 100 | 150 | 375 | 40 | 140 | 100 | 78 | | 18 | 4-18 | 150 | 110 | 85 | | 18 | 4-18 |
| 40 | 25 | 120 | 110 | 160 | 390 | 50 | 150 | 110 | 85 | | 18 | 4-18 | 165 | 125 | 100 | | 20 | 4-18 |
| 50 | 32 | 135 | 120 | 160 | 410 | 65 | 165 | 125 | 100 | | 20 | 4-18 | 185 | 145 | 120 | | 20 | 4-18 |
| 65 | 40 | 160 | 140 | 175 | 435 | 80 | 185 | 145 | 120 | | 22 | 8-18 | 200 | 160 | 135 | | 20 | 8-18 |
| 80 | 50 | 170 | 135 | 175 | 451 | 100 | 200 | 160 | 135 | | 22 | 8-18 | 220 | 180 | 155 | | 22 | 8-18 |
| 100 | 65 | 195 | 175 | 195 | 500 | 125 | 230 | 190 | 160 | | 24 | 8-23 | 250 | 210 | 185 | | 22 | 8-18 |
| 125 | 80 | 210 | 190 | 220 | 526 | 150 | 270 | 220 | 188 | | 28 | 8-26 | 285 | 240 | 210 | | 24 | 8-23 |
| 150 | 100 | 255 | 230 | 265 | 623 | 175 | 300 | 250 | 218 | | 30 | 8-26 | 310 | 270 | 240 | | 26 | 8-23 |
| 200 | 125 | 300 | 260 | 300 | 690 | 250 | 360 | 310 | 278 | | 34 | 12-26 | 405 | 355 | 320 | | 30 | 12-26 |
| AF46Y-40 | 25 | 15 | 110 | 95 | 150 | 365 | 32 | 115 | 85 | 65 | 58 | 16 | 4-14 | 140 | 100 | 78 | | 18 | 4-18 |
| 32 | 20 | 115 | 100 | 150 | 375 | 40 | 140 | 100 | 78 | 66 | 18 | 4-18 | 150 | 110 | 85 | | 18 | 4-18 |
| 40 | 25 | 120 | 110 | 160 | 390 | 50 | 150 | 110 | 85 | 76 | 18 | 4-18 | 165 | 125 | 100 | | 20 | 4-18 |
| 50 | 32 | 135 | 120 | 160 | 410 | 65 | 165 | 125 | 100 | 88 | 20 | 4-18 | 185 | 145 | 120 | | 20 | 4-18 |
| 65 | 40 | 160 | 140 | 175 | 435 | 80 | 185 | 145 | 120 | 110 | 22 | 8-18 | 200 | 160 | 135 | | 20 | 8-18 |
| 80 | 50 | 170 | 135 | 175 | 451 | 100 | 200 | 160 | 135 | 121 | 22 | 8-18 | 220 | 180 | 155 | | 22 | 8-18 |
| 100 | 65 | 195 | 175 | 195 | 500 | 125 | 235 | 190 | 160 | 150 | 24 | 8-23 | 250 | 210 | 185 | | 22 | 8-18 |
| 125 | 80 | 210 | 190 | 220 | 526 | 150 | 270 | 220 | 188 | 176 | 28 | 8-26 | 285 | 240 | 210 | | 24 | 8-23 |
| 150 | 100 | 255 | 230 | 265 | 623 | 175 | 300 | 250 | 218 | 204 | 30 | 8-26 | 310 | 270 | 240 | | 26 | 8-23 |
| 200 | 125 | 300 | 260 | 300 | 690 | 250 | 375 | 320 | 282 | 260 | 38 | 12-30 | 405 | 355 | 320 | | 30 | 12-26 |
| AF46Y-64 | 25 | 15 | 110 | 100 | 160 | 365 | 32 | 140 | 100 | 78 | 58 | 22 | 4-18 | 140 | 100 | 78 | 66 | 18 | 4-18 |
| 32 | 20 | 130 | 110 | 160 | 375 | 40 | 155 | 110 | 82 | 66 | 24 | 4-23 | 150 | 110 | 85 | 76 | 18 | 4-18 |
| 40 | 25 | 130 | 120 | 170 | 445 | 50 | 170 | 125 | 95 | 76 | 24 | 4-23 | 165 | 125 | 100 | 88 | 20 | 4-18 |
| 50 | 32 | 135 | 130 | 195 | 460 | 65 | 180 | 135 | 105 | 88 | 26 | 4-23 | 185 | 145 | 120 | 110 | 22 | 8-18 |
| 65 | 40 | 175 | 160 | 225 | 495 | 80 | 205 | 160 | 130 | 110 | 28 | 8-23 | 200 | 160 | 135 | 121 | 22 | 8-18 |
| 80 | 50 | 175 | 160 | 225 | 525 | 100 | 215 | 170 | 140 | 121 | 30 | 8-23 | 235 | 190 | 160 | 150 | 24 | 8-23 |
| 100 | 65 | 195 | 195 | 245 | 565 | 125 | 250 | 200 | 168 | 150 | 32 | 8-26 | 270 | 220 | 188 | 176 | 28 | 8-25 |
| 150 | 100 | 280 | 265 | 265 | 610 | 200 | 345 | 280 | 240 | 204 | 38 | 8-34 | 375 | 320 | 282 | 260 | 38 | 12-30 |
| 200 | 125 | 300 | 295 | 300 | 680 | 250 | 405 | 345 | 300 | 260 | 44 | 12-34 | 450 | 385 | 345 | 313 | 42 | 12-34 |
| AF46Y-100 | 25 | 15 | 110 | 100 | 160 | 365 | 32 | 140 | 100 | 78 | 58 | 24 | 4-18 | 140 | 100 | 78 | 66 | 18 | 4-18 |
| 32 | 20 | 130 | 110 | 160 | 375 | 40 | 155 | 110 | 82 | 66 | 24 | 4-23 | 150 | 110 | 85 | 76 | 18 | 4-18 |
| 40 | 25 | 130 | 120 | 170 | 445 | 50 | 170 | 125 | 95 | 76 | 26 | 4-23 | 165 | 125 | 100 | 88 | 20 | 4-18 |
| 50 | 32 | 135 | 130 | 195 | 460 | 65 | 195 | 145 | 112 | 88 | 28 | 4-26 | 185 | 145 | 120 | 110 | 22 | 8-18 |
| 65 | 40 | 175 | 160 | 225 | 495 | 80 | 220 | 170 | 138 | 110 | 32 | 8-26 | 200 | 160 | 135 | 121 | 22 | 8-18 |
| 80 | 50 | 175 | 160 | 225 | 525 | 100 | 230 | 180 | 148 | 121 | 34 | 8-26 | 235 | 190 | 160 | 150 | 24 | 8-23 |
| 100 | 65 | 195 | 195 | 245 | 565 | 125 | 265 | 210 | 172 | 150 | 38 | 8-30 | 270 | 220 | 188 | 176 | 28 | 8-25 |
| 150 | 100 | 280 | 265 | 265 | 610 | 200 | 355 | 290 | 250 | 204 | 46 | 12-34 | 375 | 320 | 282 | 260 | 38 | 12-30 |
| 200 | 125 | 300 | 295 | 300 | 680 | 250 | 430 | 360 | 312 | 260 | 54 | 12-41 | 450 | 385 | 345 | 313 | 42 | 12-34 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
