產品概述
上海自龍閥門制造有限公司生產的H72H高壓對夾式止回閥是能自動阻止流體倒流的閥門,止回閥的閥瓣在流體壓力作用下開啟,流體從進口側流向出口側。當進口側壓力低于出口側時,閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
適用范圍
H72H對夾式止回閥用于防止介質倒流。通過選用不同的材質,可適用于水、蒸汽,油品、硝酸、醋酸、強氧化性介質用尿素等多種介質。
結構

| 型號 | 公稱壓力 PN(MPa) | 試驗壓力p(MPa) | 工作壓力 p/MPa | 工作溫度 /℃ | 工作介質 |
| 殼體 | 密封 |
| H72Y-160 | 16 | 24 | 16 | 16 | ≤200 | 氮、氫、銅按、氨氣、堿液 |
| H72Y-320 | 32 | 48 | 32 | 32 |
| H72W-220R | 22 | 33 | 22 | 22 | 尿素、甲胺 |
主要零件材料:
| 零件名稱 | 閥座、閥瓣 | 閥蓋 | 閥體 | O形圈 |
| H72Y-160 H72Y-320 | 鉻鋼 | 碳鋼 | 鉻鋼 | 氟26-41橡膠 |
| H72W-220R H72W-320R | 鉻鎳鉬不銹 | — |

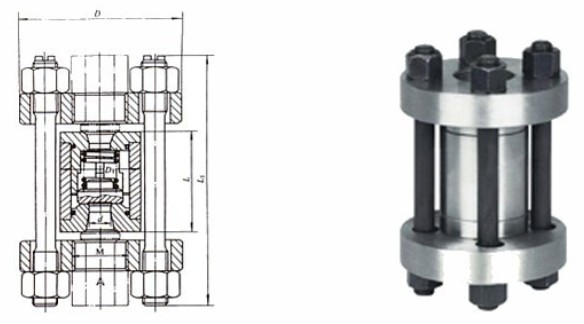

主要尺寸及重量:
| 公稱通徑 | 尺寸 | 重量 (kg) |
| D | D1 | d | M | L | L1 |
| 10 | 95 | 42 | 10 | M24 | 60 | 155 | 3.4 |
| 15 | 95 | 42 | 12 | M24 | 60 | 158 | 4.1 |
| 25 | 105 | 50 | 15 | M33 | 65 | 163 | 6.9 |
| 32 | 115 | 62 | 25 | M42 | 80 | 180 | 8.0 |
| 40 | 165 | 88 | 32 | M52 | 90 | 230 | 15 |
| 50 | 165 | 88 | 39 | M64 | 115 | 265 | 27 |
| 365 | 200 | 116 | 53 | M80 | 140 | 315 | 49 |
| 80 | 225 | 138 | 60 | M100 | 160 | 360 | 88 |
| 100 | 260 | 160 | 76 | M125 | 180 | 420 | 91 |
| 125 | 300 | 195 | 90 | M155 | 200 | 460 | 115 |
| 150 | 330 | 212 | 120 | M175 | 220 | 500 | 145 |
| 200 | 400 | 250 | 176 | M215 | 240 | 570 | 160 |
| 公稱通徑 DN(mm) | 尺寸 | 重量 (kg) |
| D | D1 | d | M | L | L1 |
| 10 | 95 | 42 | 10 | M24 | 60 | 155 | 3.4 |
| 15 | 105 | 50 | 12 | M33 | 65 | 158 | 4.5 |
| 25 | 115 | 62 | 23 | M42 | 80 | 180 | 7.3 |
| 32 | 135 | 70 | 29 | M48 | 90 | 200 | 8.7 |
| 40 | 165 | 88 | 34 | M52 | 115 | 255 | 17 |
| 50 | 200 | 116 | 53 | M80 | 140 | 300 | 30 |
| 65 | 225 | 138 | 60 | M100 | 160 | 345 | 56 |
| 80 | 260 | 160 | 68 | M125 | 180 | 410 | 92 |
| 100 | 300 | 195 | 85 | M155 | 200 | 470 | 109 |
| 125 | 330 | 212 | 120 | M175 | 220 | 510 | 135 |
| 150 | 400 | 250 | 135 | M215 | 240 | 570 | 160 |
| 200 | 480 | 320 | 176 | M265 | 280 | 670 | 180 |
產品圖片、參數僅供參考,實際參數以上海自龍閥門制造有限公司產品為準,咨詢熱線:021-5160 1991
