產品概述
上海自龍閥門制造有限公司生產的不銹鋼針型閥是儀表測量管路系統中重要組成部分，具有截止閥和球閥的功能，其功用是作開啟或切斷管道通路用?？ㄌ资絻x表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。本類閥門在管道中一般應當水平安裝。不銹鋼針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。針型閥具有安裝拆卸方便,針型閥連接緊固,針型閥有利于防火,針型閥防爆和耐壓能力高。針型閥是一種可以精確調整的閥門用途較廣比如火焰切割用的割距調整火焰溫度的旋鈕就是針型閥,儀表針型閥是儀表測量管路系統中重要組成部分。
適用范圍
1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。
2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。
3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。
4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。
5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節針型閥。
6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的針型閥；埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。
7、成品油的輸送管線和貯存設備，選用法蘭連接的針型閥。
8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的針型閥。
9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的針型閥。
結構
| 零件名稱Part name | 閥桿、閥蓋Stem,Bonnet | 閥桿、閥瓣Stem,Disc | 填料Packing |
| J23W-16P | 鉻鎳不銹鋼
Cr.Ni Stainless steel | 鉻鎳不銹鋼
Cr.Ni Stainless steel | 聚四氟乙稀、柔性石墨PTEF,Soft graphite |
| J23W-40、J23W-160 | 優質碳鋼
High grade carbon steel | 鉻不銹鋼
Cr. Stainless steel |
外螺紋截止閥主要性能規范Chief property and specifieation
| 型號
Type | 公稱壓力（MPa）Nominal pressure | 試驗壓力PS（MPa）
Test pressure | 工作壓力（MPa）Working pressuer | 工作溫度（℃）Working temperature | 適用介質Applicable mediun |
| 殼體Shell | 密封（液）Seal | 密封（氣）Seal |
| J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化石油氣水、油品等Petroleun gas Water,Oil etc. |
| J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 |
| J23W-160 | 16.0 | 17.6 | 17.6 | 0.6 | 16.0 | C≤425℃ |
| J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 |

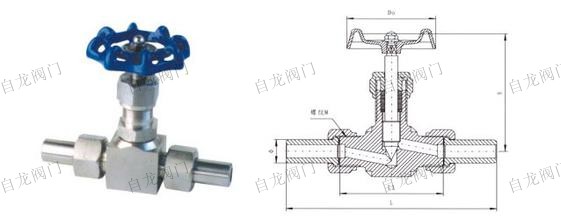

外螺紋截止閥主要外形及連接尺寸Main external and connecting dimensions(mm)
| 公稱直徑Nominal diameter | 尺 寸Dimensions | 重量（Kg）Weight |
| D0 | D1 | D2 | L | H1 | H2 | M |
| 6 | 70 | 14 | 6 | 135 | 96 | 106 | 20×1.5 | 0.8 |
| 10 | 80 | 18 | 10 | 156 | 115 | 125 | 24×1.5 | 1.1 |
| 15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
| 20 | 110 | 28 | 18 | 185 | 156 | 166 | 36×2 | 3.0 |
| 25 | 140 | 33 | 22 | 185 | 169 | 180 | 42×2 | 3.2 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
