產品概述
上海自龍閥門制造有限公司生產的ZDLM型電子式電動套筒調節閥是由3610L型電子式電動執行機構和套筒調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單，調節機構采用平衡式閥塞結構，具有閥塞穩定性好，不易產生震動，噪聲低，對溫度敏感性小，允許使用壓差較大等特點。適用于泄漏量要求不嚴格的場合。
適用范圍
適用于-20～200(常溫型)、-40～+250、-40～250（中溫型）如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
結構
1、套筒調節機構主要技術參數
| 公稱通徑mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| 額定流量系數kv | 10 | 25 | 40 | 63 | 100 | 155 | 370 | 580 | 900 | 1300 |
| 公稱壓力(MPa) | |
| 行程 | 16 | 25 | 40 | 60 | 100 |
| 動作速度mm/s | 4.2 2.1 | 3.5 | 3.5 | 1.7 | 3.4 | 1.4 | 3.4 | 3.4 | 2.0 |
| 配用電動執行機構型號 | 361LSA-20
361LXA-20 | 361LSB-30
361LXB-30 | 361LSB-50
361LXB-50 | 361LSC-65
361LXB-654 | 361LSC-99
361LXC-99 |
| 流量特性 | 直線，等百分比 |
| 介質溫度℃ | -20℃～+200、-40～+250（常溫） -40～+450（中溫） -250～-60（低溫） |
| 法蘭尺寸 | 鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59 |
| 法蘭型式 | 按JB77-59，鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式 |
| 閥
體
材
質 | 公
稱
壓
力
(MPa) | 1.6 | 常溫:-20℃～+200℃ Ht200 |
| 6.4 | 常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti |
| 6.4 | 中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti |
| 6.4 | 低溫:-250℃～-60℃ ZG1Cr18Ni9Ti |
2、執行機構主要技術參數
| 型號 | 額定輸出力N | 速度mm/s | 技術參數 |
| 361LSA-08 | 800 | 4.2 | 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出開度信號：DC4～20mA
上蓋防護等級：相當IP55
隔爆標志：ExdⅡBT4 |
| 361LSA-20 | 2000 | 2.1 |
| 361LSB-30 | 3000 | 3.5 |
| 361LSB-50 | 5000 | 1.7 |
| 361LSC-65 | 6500 | 3.4 |
| 361LSC-99 | 10000 | 2.0 |
| 361LXA-08 | 800 | 4.2 |
| 361LXA-20 | 2000 | 2.1 |
| 361LXSB-30 | 3000 | 3.5 |
| 361LXB-50 | 5000 | 1.7 |
3、性能指標
| 項目 | 指標值 |
| 基本誤差％ | ±2.5 |
| 回差％ | 2.5 |
| 死區％ | 1.0 |
| 始終點偏差％ | 電開 | 始點 | ±2.5 |
| 終點 | ±2.5 |
| 電關 | 始點 | ±2.5 |
| 終點 | ±2.5 |
| 額定行程偏差％ | 2.5 |
| 允許泄量L/h | 5×10-3×閥額定容量 |
4、允許壓差
| 公稱通徑 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| 允許壓差 | ≤公稱壓力 | 2.6 | 2.2 |
外形尺寸

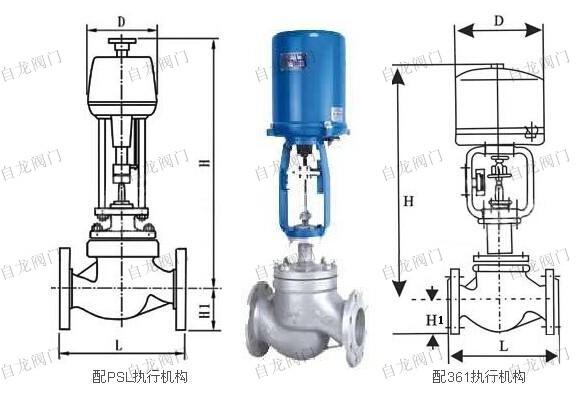

ZDLP電動常、中溫雙座閥外形尺寸表
| 公稱通徑 | L | H | H | D |
| PN(MPa) | 常溫 | 中溫 |
| 1.6 | 6.4 |
| 25 | 185 | 200 | 110 | 665.5 | 820 | 225 |
| 40 | 220 | 235 | 125 | 731.5 | 903 | 225 |
| 50 | 250 | 265 | 131 | 755.5 | 909 | 225 |
| 65 | 275 | 295 | 171 | 957.5 | 1124 | 225 |
| 80 | 300 | 320 | 189 | 980.5 | 1150 | 225 |
| 100 | 380 | 400 | 208 | 1028.5 | 1192 | 225 |
| 150 | 530 | 550 | 275 | 1348.5 | 1586 | 310 |
| 200 | 640 | 670 | 320 | 1423.5 | 1666 | 310 |
| 250 | 780 | 810 | 390 | 1621.5 | 1883 | 310 |
| 300 | 880 | 950 | 450 | 1733.5 | 1998 | 310 |
| 公稱通徑 | D | DN | H1 | -100℃ | -200℃ | -250℃ |
| H2 | H | H2 | H | H2 | H |
| 25 | 225 | 290 | 110 | 500 | 1120 | 700 | 1320 | 900 | 1523 |
| 40 | 225 | 330 | 119 | 500 | 1317 | 700 | 1517 | 900 | 1717 |
| 50 | 225 | 360 | 131 | 500 | 1329 | 700 | 1529 | 900 | 1729 |
| 65 | 225 | 405 | 171 | 600 | 1460 | 800 | 1660 | 1000 | 1860 |
| 80 | 225 | 430 | 189 | 600 | 1478 | 800 | 1678 | 1000 | 1878 |
| 100 | 225 | 520 | 208 | 600 | 1497 | 800 | 1697 | 1000 | 1897 |
| 150 | 310 | 695 | 275 | 700 | 1855 | 900 | 2055 | 1100 | 2255 |
| 200 | 310 | 840 | 320 | 700 | 1900 | 900 | 2100 | 1100 | 2300 |
