產品概述
上海自龍閥門制造有限公司生產的ZAZN型電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250℃～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣品種規格可供選擇。
適用范圍
適用于-20～200(常溫型)、-40～+250、-40～250（中溫型）如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
結構
| 公稱通徑DN(mm) | 3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 額定流量
系數kv | 單座 | P | 0.08～0.8 | 1.2～5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | | | | 雙座 | N | | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | | 套筒 | M | | | 15 | | 20 | 30 | | 75 | 115 | | 240 | 350 | | | | 公稱壓力(MPa) | 1.6 4.0 6.0 | | 行程 | 10 | 16 | 25 | 40 | 60 | 100 | | 電動執行器型號 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | | 信號 | Ⅱ型0-10mA DC Ⅲ型4-20mA DC | | 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | | 流量特性 | 直線 百分比 | | 可調范圍 | 30:1 | | 電源電壓 | 220VAC 50～60Hz | | 作用方式 | 電開式（K） 電閉式（B） | | 閥
體
材
質 | 公
稱
壓
力
(MPa) | 0.6 | | 低溫： ZG1Cr18Ni9Ti | | 1.6 | 常溫:HT200 ZG230-450 | | 4.0 | | 低溫: ZG1Cr18Ni9Ti | | 常溫:ZG230-450、ZG1Cr18Ni9Ti | | 中溫:ZG230-450、ZG1Cr18Ni9Ti | | 6.4 | 低溫:ZG1Cr18Ni9Ti | | 常溫:ZG230-450、ZG1Cr18Ni9Ti | | 中溫:ZG230-450、ZG1Cr18Ni9Ti | | 法蘭尺寸 | 管連接 | 鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59 | | 法蘭型式 | 法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式
鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式 | | 閥芯材質 | 1Cr18Ni9Ti | | 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型），長勁式（低溫式） |
主要技術性能指標 | 項目 | 指標 | | 基本誤差％ | ±5.0 | | 回差％ | 3.0 | | 死區％ | 3.0 | | 泄漏量 | 單座閥 | 符合JB/T7387-94 IV級 小于閥的額定容量×10-4 | | 雙座閥 | 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 | | 套筒閥 | 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 |
允許壓差
| 使用情況 | 閥芯處于流開狀態，關閉時閥后壓力P2＝0 | | 公稱通徑
DN(mm) | 閥座直徑
DN(mm) | 執行機構
有效推力
（N） | 允許壓差(sMPa) | | 電動直通單座調節閥 | | PN1.6(MPa) | PN6.4(MPa) | | 3/4 | 3 | 4 | 5 | | | | | 6 | 7 | 8 | | 20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公稱壓力 | 3.8 | 2.7 | 1.7 | 1.0 | | 公稱壓力 | 4.34.3 | 2.5 | | 25 | 26 | 400,1000,2500 | 0.5 | 公稱壓力 | 0.6 | 3.6 | | | 32 | 32 | 0.4 | 公稱壓力 | 0.4 | 2.3 | | | 40 | 40 | 400,1000
2500，6400 | 0.7 | 1.0 | 0.7 | 1.5 | | | 50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | | | 65 | 66 | 6400，16000 | 1.4 | 1.4 | | 80 | 80 | 1.0 | 1.0 | | 100 | 100 | 0.6 | 0.6 | | 125 | 125 | 6400，16000 | 0.5 | 1.0 | 0.5 | 1.0 | | 150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | | 200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | | 250 | 250 | 16000 | 0.3 | 0.3 | | 300 | 300 | 0.2 | 0.2 | 注：雙座、套筒閥一般可承受≤公稱壓力，單座調節閥差壓可參考上表。 |

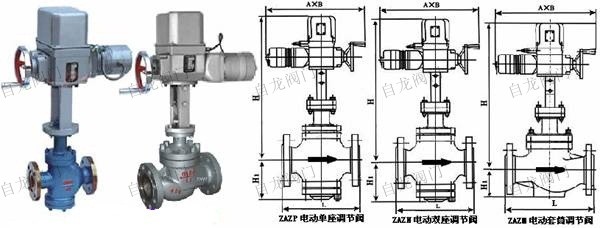

1、電動單座、雙座調節閥 | 公稱通徑
DN | A
執行器寬 | B | L | H | H1 | | ZAZP單座 | ZAZN雙座 | | PN1.6 | PN4.0 | PN6.4 | 普通型 | 熱片型 | 普通型 | 熱片型 | ZAZP | ZAZN | | 20 | 230 | 460 | 180 | 185 | 190 | 653 | 804 | / | / | 65 | / | | 25 | 185 | 190 | 205 | 665 | 816 | 670 | 937 | 99 | 104 | | 32 | 200 | 210 | 220 | 671 | 822 | 673 | 943 | 105 | 107 | | 40 | 220 | 230 | 240 | 683 | 834 | 693 | 982 | 116 | 126 | | 50 | 230 | 530 | 250 | 255 | 265 | 698 | 849 | 698 | 992 | 131 | 131 | | 65 | 275 | 285 | 295 | 789 | 949 | 799 | 1147 | 165 | 175 | | 80 | 305 | 310 | 325 | 792 | 952 | 809 | 1177 | 173 | 190 | | 100 | 350 | 355 | 370 | 796 | 956 | 821 | 1207 | 177 | 202 | | 125 | 260 | 630 | 410 | 425 | 440 | 847 | 1062 | 872 | 1357 | 225 | 250 | | 150 | 450 | 460 | 475 | 855 | 1070 | 882 | 1377 | 233 | 260 | | 200 | 550 | 560 | 570 | 894 | 1109 | 924 | 1459 | 272 | 302 | | 250 | 670 | 660 | 670 | 1156 | 1368 | 1156 | 1368 | 422 | 422 | | 300 | 740 | 785 | 800 | 1215 | 1427 | 1215 | 1427 | 484 | 484 |
2、電動套筒調節閥 | 公稱通徑
DN | L(mm) | A | B | H(mm) | H1(mm) | | PN16 | PN40 | PN64 | 普通型 | 熱片型 | | 25 | 184 | 197 | 230 | 230 | 460 | 668 | 819 | 75 | | 40 | 222 | 235 | 260 | 684 | 835 | 95 | | 50 | 254 | 267 | 300 | 684 | 835 | 98 | | 80 | 295 | 317 | 380 | 230 | 530 | 785 | 946 | 130 | | 100 | 350 | 368 | 430 | 795 | 946 | 156 | | 150 | 480 | 473 | 550 | 260 | 630 | 945 | 1160 | 208 | | 200 | 600 | 615 | 650 | 945 | 1160 | 250 | | 250 | 650 | 670 | 690 | 1050 | 1320 | 265 | | 300 | 740 | 770 | 800 | 1145 | 1320 | 265 | |
