產品概述
上海自龍閥門制造有限公司生產的氣動活塞式切斷閥ZSQ由氣動活塞式執行機構與直行程調節機構二部分組成,中間由支架連接而成。根據調節機構的型式,氣動活塞式切斷閥可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。采用單作用執行機構,整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式,分別適用于不同的溫度及壓力。當信號壓力為零,由于彈簧(單作用僅有)的預緊力,使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4~0.6MPa)時,活塞上產生推力,壓縮彈簧,帶動推桿、閥體、閥芯移動到極限位置,使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥,使活塞式切斷閥控制更加方便、簡捷。
適用范圍
適用于-20~200(常溫型)、-40~+250、-40~250(中溫型)是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號,控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大,閥體設計新穎,流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。
結構

| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 額定流量系數 Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 額定行程 (mm) | 8 | 12 | 20 | 25 |
| 氣缸直徑 (mm) | 75 | 100 | 150 |
| 允許泄漏量 | 硬密封 (1/h) | 單座、三通: 1.2X10 -7 X 閥額定容量 套筒: 5X10 -6 X 閥額定容量 |
| 軟密封 | VI 級 |
| 工作溫度 ( ℃ ) | -20 ~ 200 -40 ~ 450 |
| 公稱壓力 PN (MPa) | 1.6 4.0 6.4 |
允許壓差 (MPa) | ZSQP | 單作用 | 1.16 | 0.66 | 0.38 | 0.6 | 0.39 | 0.47 | 0.31 | 0.20 |
| 雙作用 | 6.4 | 5.0 | 2.8 | 3.3 | 2.13 | 2.71 | 1.75 | 1.11 |
| ZSQM | 單作用 | 公稱壓力 |
| 雙作用 |
| ZSQN | 單作用 | 0.89 | 0.57 | 0.35 | 0.56 | 0.36 | 0.45 | 0.30 | 0.20 |
| 雙作用 | 5.2 | 3.22 | 2.03 | 2.27 | 1.46 | 2.00 | 1.32 | 0.85 |
| 信號壓力 (kPa) | 0 或 400 ~ 600 |

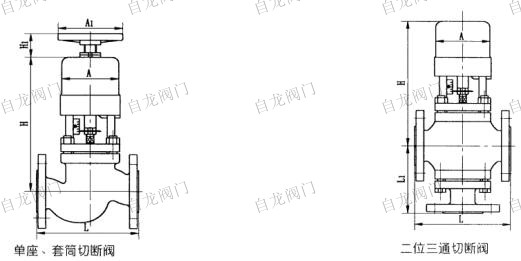

| 公稱通徑 DN | L | A | H | L 1 | H 1 | A 1 | 重量 (Kg) | 信號接頭內螺紋 |
| 20 | 150 | 130 | 220 | 80 | 115 | 100 | 10 | M10X1 |
| 25 | 160 | 130 | 220 | 80 | 120 | 100 | 12 |
| 32 | 180 | 150 | 235 | 80 | 130 | 100 | 15 |
| 40 | 200 | 150 | 235 | 95 | 138 | 120 | 18 |
| 50 | 230 | 150 | 240 | 95 | 155 | 120 | 25 |
| 65 | 290 | 280 | 250 | 105 | 178 | 160 | 30 |
| 80 | 310 | 280 | 260 | 105 | 207 | 160 | 40 |
| 100 | 350 | 280 | 265 | 105 | 222 | 160 | 60 |
產品圖片、參數僅供參考,實際參數以上海自龍閥門制造有限公司產品為準,咨詢熱線:021-5160 1991
