產品概述
上海自龍閥門制造有限公司生產的ZMA(B)M型氣動薄膜套筒調節閥普遍使用的一種氣動執行器，它采用平衡式閥芯結構，軸向不平衡力小，穩定性好，閥桿不易產生振動，允許壓差大、噪聲低、流通能力較大、適應性強而使于流量大、壓差大、泄漏量要求不高的場合(在大部分應用場合可代替單、雙座調節閥)。當采用軟密封或硬密封結構時，特別適用于即要求調節又要求切斷的多用途場合。
適用范圍
適用于-20～200(常溫型)、-40～+250、-40～250（中溫型）如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
結構
| 公稱通徑mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | | 額定流量系數kv | 2;3.2
5;8;10 | 25
16
| 40
25 | 63
40 | 100
63 | 155
100 | 370
250 | 580
400 | 900
630
| 1300
1000 | | 公稱壓力MPa | 0.6 6.4 | | 行 程mm | 16 | 25 | 40 | 60 | 100 | | 流量特性 | 直線 等百分比 | | 介質溫度℃ | -20～200、-40～+250(常溫型) -40～315（中溫型） | | 法蘭尺寸 | 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 | | 法蘭型式 | 法蘭密封面按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 | | 閥體材質 | HT200,ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | | 閥體材質 | ZMA(B)M:1Cr18Ni9;ZMA(B)M2;閥塞密封面嵌聚四氟乙烯
ZMA(B)M3 ：閥塞密封面堆焊硬質合金 | | 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | |
| 執行機構主要技術參數 |
| 型 號 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
| 有效面積cm2 | 280 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 16 | 25 | 40 | 60 | 60 |
| 彈簧范圍KPa | 20～100；40～200、20～60、60～100、80～240 |
| 項目 | 指標值 |
| 基本誤差％ | 不帶定位器 | ±5.0 |
| 帶定位器 | ±1.0 |
| 回差％ | 不帶定位器 | 3.0 |
| 帶定位器 | 1.0 |
| 死區％ | 不帶定位器 | 3 |
| 帶定位器 | 0.4 |
| 允許泄漏量L/h | 5×10-3×閥額定容量 |
供氣壓力
MPa | 彈簧壓力
KPa | 公稱通徑 |
| 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| 0.14 | 20-100 | 4.3 | 3.9 | 3.9 | 4.3 | 3.3 | 2.7 | 1.8 | 1.3 | 1.3 | 1.1 |
| 0.24 | 40-200 | 8.6 | 7.8 | 7.8 | 8.6 | 6.6 | 5.4 | 3.6 | 2.6 | 2.6 | 2.2 |
| 注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。 |
| 定位器 限位開關 電/氣轉換器 手輪 壓力表 電磁閥 空氣過濾減壓器 |
| 零件名稱 | 材料 | 溫度范圍 | 備注 |
閥 體
上下閥蓋 | HT200 | -20～200℃ | |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| 閥塞、套筒、閥桿 | 1Cr18Ni9 | -250～550℃ | |
| 上下膜蓋 | A3鋼板 | | |
| 支架、頂盤 | HT200 | | |
| 壓縮彈簧 | 60Si2Mn | | |
| 波紡薄膜 | 5806膠夾480D尼龍66網眼布 | | |
| 填料 | 聚四氟乙烯 | -40～200℃ | |
| 碳纖維 | -120～350℃ | |
| 柔性石墨 | -200～600℃ | |

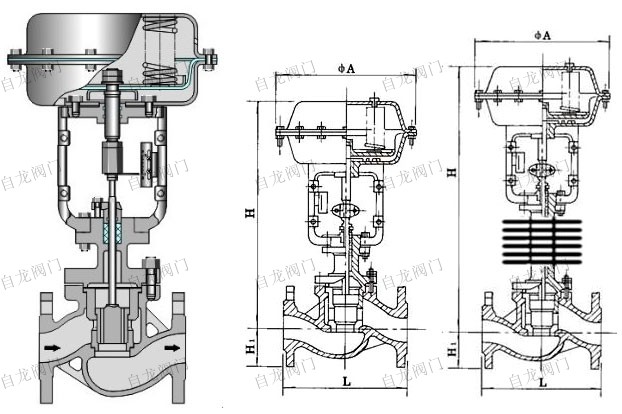

公稱通徑
DN | 行
程 | L | H | H1 |
| PN MPa | 常溫型 | 中溫型 |
| 1.6 | 6.4 | 氣開 | 氣關 | 氣開 | 氣關 |
| 25 | 280 | 185 | 200 | 714 | 672 | 867 | 825 | 110 |
| 40 | 325 | 220 | 235 | 825 | 773 | 974 | 922 | 131 |
| 50 | 325 | 250 | 265 | 825 | 773 | 974 | 922 | 131 |
| 65 | 410 | 275 | 295 | 1141 | 1043 | 1300 | 1202 | 171 |
| 80 | 410 | 300 | 320 | 1158 | 4060 | 1326 | 1228 | 189 |
| 100 | 410 | 380 | 400 | 1200 | 1102 | 1367 | 1269 | 209 |
| 150 | 495 | 530 | 550 | 1471 | 1348 | 1696 | 1575 | 275 |
| 200 | 600 | 780 | 810 | 2081 | 1895 | 2316 | 2130 | 390 |
| 250 | 600 | 780 | 810 | 2081 | 1895 | 2316 | 2130 | 390 |
| 300 | 600 | 880 | 950 | 2195 | 2010 | 2431 | 2245 | 450 |
