產品概述
上海自龍閥門制造有限公司生產的ZJHP型氣動單座調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。
ZJHP型氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成，新型執行機構高度氏、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。
本產品操作穩定，具有可靠的動作特性，微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛用戶中取得高質量的控制效果。
適用范圍
適用于-20～200(常溫型)、-40～+250、-40～250（中溫型）如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
結構
| 1、調節機構主要技術參數 | 閥座直徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | | 公稱通徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | 額定流量
系數kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | | 公稱壓力MPa | 0.6 1.6 4.0 6.4 | | 行 程mm | 16 | 25 | 40 | 60 | | 流量特性 | 直線、等百分比 | | 介質溫度℃ | -20～200(常溫型)、-40～+250、-40～250（中溫型） | | 法蘭尺寸 | 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 | | 法蘭型式 | 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 | | 閥體
材質 | PN
(MPa) | 0.6,1.6 | HT200 | | 4.0,6.0 | WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | | 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti | | 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | | 可調 | 50:1 | |
| 注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。 |
| 2、執行機構主要技術參數 |
| 型 號 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 |
| 有效面積cm2 | 350 | 350 | 560 | 900 |
| 行 程mm | 16 | 25 | 40 | 60 |
| 彈簧范圍KPa | 20～100(標準)；40～200；80～240；20～60；60～100 |
| 項目 | 指標值 | 項目 | 指標值 | |
| 基本誤差％ | 不帶定位器 | ±5.0 | 始
終
點
偏
差
％ | 氣關 | 不帶定位器 | 始點 | ±5.0 | |
| 終點 | ±2.5 | |
| 帶定位器 | ±1.0 | 帶定位器 | 始點 | ±1.0 | |
| 終點 | ±1.0 | |
| 回差％ | 不帶定位器 | 3.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | |
| 終點 | ±5.0 | |
| 帶定位器 | 1.0 | 帶定位器 | 始點 | ±1.0 | |
| 終點 | ±1.0 | |
| 死區％ | 不帶定位器 | 3.0 | |
| 帶定位器 | 0.4 | 允許泄漏量L/h | 1×10-4×
閥額定
容量 | |
| 額定行程偏差％ | ±2.5 | |
| 開
關
方
式 | 執行
機構
型號 | 彈簧
范圍
KPa | 氣源
壓力
KPa | 需
要
附
件 | 公稱通徑（閥座直徑）mm |
| 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| (10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) |
| 氣
關 | ZHA-22 | 20～100
20～100
40～200 | 140
250
400 | P
R
P或R | 6.4
6.4
6.4 | 6.4
6.4
6.4 | 5.94
6.4
6.4 | 3.34
6.4
6.4 | 2.14
6.4
6.4 | | | | | | | | | |
| ZHA-23 | 20～100
20～100
40～200 | 140
250
400 | P
R
P或R | | | | | | 1.31
6.09
6.4 | 0.84
3.9
5.26 | 0.53
2.5
3.39 | | | | | | |
| ZHA-34 | 20～100
20～100
40～200 | 140
250
400 | P
R
P或R | | | | | | | | | 0.51
2.36
3.21 | 0.33
1.56
2.12 | 0.21
1.0
1.35 | | | |
| ZHA-45 | 20～100
20～100
40～200 | 140
250
400 | P
R
P或R | | | | | | | | | | | | 0.22
1.02
1.39 | 0.15
0.71
0.97 | 0.08
0.40
0.54 |
| 氣
開 | ZHA-22 | 20～100
40～200
80～240 | 140
250
400 | P
P或R
P | 4.46
6.4
6.4 | 3.09
6.4
6.4 | 1.98
5.94
6.4 | 1.11
3.34
6.4 | 0.71
2.14
4.99 | | | | | | | | | |
| ZHA-23 | 20～100
40～200
80～240 | 140
250
400 | P
P或R
P | | | | | | 0.44
1.37
3.05 | 0.28
0.84
1.95 | 0.18
0.53
1.25 | | | | | | |
| ZHA-34 | 20～100
40～200
80～240 | 140
250
400 | P
P或R
P | | | | | | | | | 0.17
0.51
1.18 | 0.11
0.33
0.78 | 0.07
0.21
0.5 | | | |
| ZHA-45 | 20～100
40～200
80～240 | 140
250
400 | P
P或R
P | | | | | | | | | | | | 0.07
0.22
0.51 | 0.05
0.15
0.35 | 0.028
0.08
0.20 |

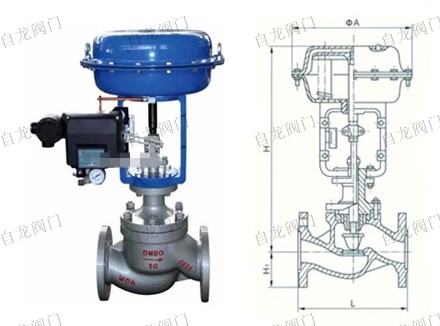

| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | 476 |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
