產品概述
上海自龍閥門制造有限公司生產的J41F46直通式襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
適用范圍
廣泛應用于石化、冶金、化工、電站、制藥等行業，y型截止閥閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。

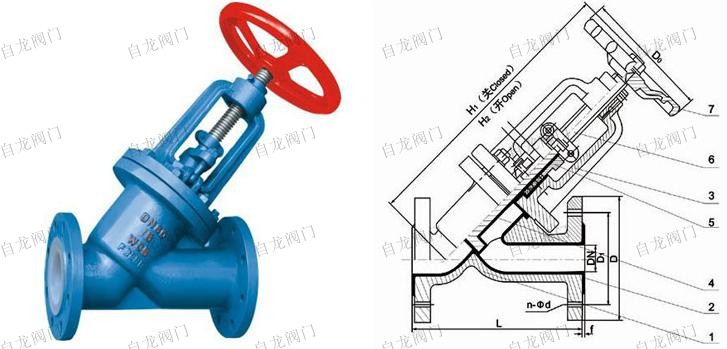

結構
| 公稱通徑
DN(mm) | 主要外形尺寸和連接尺寸 Main outline dimensions and connection dimensions |
| L | D | D 1 | D 2 | b | f | d | z | D 0 | H | H 1 |
| 25 | 160 | 115 | 85 | 65 | 18 | 3 | 14 | 4 | 100 | 220 | 236 |
| 32 | 180 | 135 | 100 | 78 | 18 | 3 | 18 | 4 | 120 | 251 | 273 |
| 40 | 200 | 145 | 110 | 85 | 20 | 3 | 18 | 4 | 140 | 283 | 306 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 18 | 4 | 160 | 316 | 344 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 18 | 4 | 180 | 353 | 383 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 18 | 8 | 200 | 437 | 479 |
| 100 | 350 | 215 | 180 | 150 | 24 | 3 | 18 | 8 | 240 | 479 | 529 |
| 125 | 400 | 245 | 210 | 180 | 26 | 3 | 18 | 8 | 280 | 542 | 608 |
| 150 | 480 | 280 | 240 | 210 | 28 | 4 | 23 | 8 | 320 | 605 | 680 |
| 200 | 600 | 335 | 295 | 265 | 30 | 4 | 23 | 12 | 360 | 650 | 755 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
